1. SMD 저항이란

SMD는 Surface Mount Device의 약자로 표면 실장 부품을 말하며 SMD 저항을 다른 말로 칩 저항이라고 한다.



2. 실제 모습을 통한 SMD 저항 분석

[그림 1]

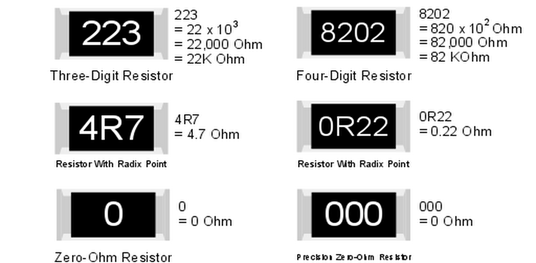

[그림 1]은 실제 SMD 저항의 모습이며 숫자와 문자로 표현된 것은 SMD 저항 코드라고 한다. SMD 저항 코드는 그 저항이 몇 Ω인지에 대한 정보를 담고 있다. SMD 저항 코드는 3자리 또는 4자리의 숫자 형 코드와 E 계열로 구분되는 문자 숫자 조합의 코드로 저항 값을 표시한다. 일반적으로 3자리의 숫자 코드는 ±5.0% 허용 오차를 표시하고 4자리 숫자 코드는 ±1.0% 허용 오차를 표시한다.



1) 3자리 SMD 저항 코드 읽기

처음 첫 번째와 두 번째 숫자는 두 자리의 수를 나타내고, 세 번째 숫자는 10의 배수를 나타낸다. 그리고 R 표시는 10Ω 미만의 저항의 경우 소수점 위치를 나타낸다. 예를 들면 223은 22 x 10^3으로 22000Ω이고, 4R7은 4.7Ω이다.

2) 4자리 SMD 저항 코드 읽기

처음 첫 번째에서 세 번째까지의 숫자는 세 자리의 수를 나타내고, 네 번째 숫자는 10의 배수를 나타낸다. 그리고 첫 번째 자리의 R 표시는 100Ω 미만의 저항의 경우 소수점 위치를 나타낸다. 예를 들면 8202는 820 x 10^2으로 82000Ω이고, R102는 0.102Ω이다.



3. Part List를 통한 저항 분석

[그림 2]

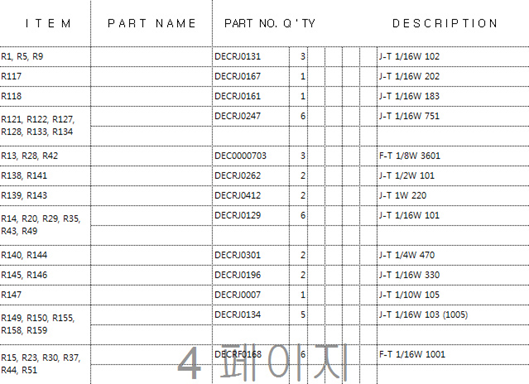

[그림 2]은 Part List의 일부를 가져온 것으로 Item부터 Description까지의 내용을 담고 있다.

1) ITEM

ITEM은 품목을 의미한다. 위의 그림에서 보면 R뒤에 숫자가 적혀있는데 여기서 R은 Register의 약자로 저항을 구분해놓은 것이다.

2) PART NO

PART NO은 부품 번호를 의미한다. 제조사에서는 수 많은 부품에 각각 번호를 붙여 부품의 명칭 대신에 그 번호로 부품을 취급한다. 따라서 부품을 구매할 때 반드시 제조사와 부품 번호를 적어줘야 한다.

3) Q’TY

Q’TY는 Quantity의 약자로 수량을 의미한다.

4) DESCRIPTION

DESCRIPTION은 부품에 대한 설명을 의미하며 간략한 정보를 담고 있다.

[그림 3]

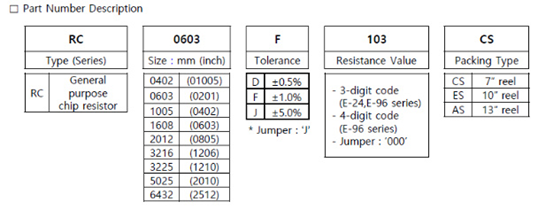

[그림 3]은 DESCRIPTION에 쓰이는 용어를 정리한 자료이다. 이 자료를 [그림 2]에 적용하면 아래와 같다.

① J-T와 F-T

[그림 2]에서 DESCRIPTION을 보면 맨 처음 J-T로 시작하는 것과 F-T로 시작하는 것이 있다. 여기서 뒤에 T는 Tolerance로 오차범위를 의미한다. 즉, J-T는[그림 3]처럼 ±5.0% 오차 범위를 가지는 저항이고 F-T는 ±1.0% 오차 범위를 가지는 저항이다.

② 1/16W, 1/8W, 1W 등의 W

J-T와 F-T 다음에는 W에 대한 정보가 나온다. 여기서 W는 와트로 정격전력의 단위이다. 정격전력이란 각각의 기기를 안전하게 사용할 수 있는 전력의 최대한도를 말한다. 전력(P)은 V^2/R로 구할 수 있는데 이를 이용해서 예를 들면 아래와 같다.

[그림 4]

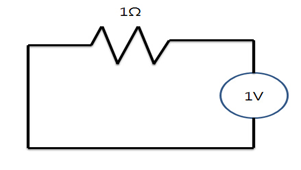

[그림 4]처럼 1V의 전압에 1Ω 저항이 연결된 회로가 있다면 저항에 걸리는 전력은 위의 공식처럼 P = 1^2/1 = 1W가 된다. 즉, 1Ω 저항에 1W의 전력이 소비되는 것이다. 그런데 만약 1Ω 저항의 정격전력이 1/2W라면 이 저항은 자신이 견딜 수 있는 전력의 최대한도가 0.5W이므로 1W의 전력을 감당할 수 없게 된다. 따라서 저항을 선택할 때 양단의 전압을 보고 저항의 정격전력을 정해야 한다.

③ 102, 202 등 숫자

SMD저항 코드를 의미한다.

<자세한 내용은 2-1)과 2-2) 참고>



4. 회로도를 통한 저항 분석

[그림 5]

[그림 5]는 실제 회로도의 그림이다. 여기서 R뒤에 숫자로 표시되어 있는 부분이 저항을 의미한다. 그리고 그 밑에 100/J, 22/J 또는 47/J라고 저항에 대한 정보가 나와있다. 앞에 숫자는 Ω을 말하고 뒤에 J는 [그림 3]에서 봤던 것처럼 허용오차를 말한다. 정리하면, R142는 100Ω에 허용오차 ±5.0%이고 R144는 47Ω에 허용오차 ±5.0%를 뜻한다.
