트리거를 통한 데이터의 보정

● 실험 목적



GS200에서 보낸 신호를 GR200의 로컬 USB에 저장한 데이터와 GR200과 통신한 컴퓨터에 저장된 데이터의 시간에 따른 값을 차이를 Trigger를 통해 보정한다.



● 실험 장비



Yokogawa - GS200 DC Voltage / Current Source

HANYOUNG nux - GR200 터치패널 그래픽 기록계

TCS 응용 프로그램



● 실험 방법



1) GS200에서 보낸 신호를 GR200의 USB, 컴퓨터의 TCS프로그램에 각각 저장

2) 저장된 데이터를 비교, 분석하여 Trigger 찾기

3) Trigger를 통해 데이터 보정하기

4) 결과 값 도출하기



● 실험값



1) Trigger를 통한 보정 전(Raw Data)

시간	GR200	컴퓨터	시간	GR200	컴퓨터
오후 1:53:17	0	30	오후 1:53:40	0	30
오후 1:53:18	0	30	오후 1:53:41	0	30
오후 1:53:19	0	20	오후 1:53:42	0	30
오후 1:53:20	0	20	오후 1:53:43	0	27.5
오후 1:53:21	0	20	오후 1:53:44	0	20
오후 1:53:22	0	20	오후 1:53:45	0	20
오후 1:53:23	1.7	15	오후 1:53:46	0	20
오후 1:53:24	10	0	오후 1:53:47	0	20
오후 1:53:25	10	0	오후 1:53:48	3.3	0
오후 1:53:26	10	0	오후 1:53:49	10	0
오후 1:53:27	10	0	오후 1:53:50	10	0
오후 1:53:28	15.5	0	오후 1:53:51	10	0
오후 1:53:29	30	0	오후 1:53:52	10	0
오후 1:53:30	30	0	오후 1:53:53	15	0
오후 1:53:31	30	0	오후 1:53:54	30	0
오후 1:53:32	30	0	오후 1:53:55	30	0
오후 1:53:33	27.5	1.7	오후 1:53:56	30	0
오후 1:53:34	20	10	오후 1:53:57	30	0
오후 1:53:35	20	10	오후 1:53:58	27.5	3.3
오후 1:53:36	20	10	오후 1:53:59	20	10
오후 1:53:37	20	10	오후 1:54:00	20	10
오후 1:53:38	10	15.5	오후 1:54:01	20	10
오후 1:53:39	0	30



2) Trigger를 통한 보정 후

시간	GR200	컴퓨터	시간	GR200	컴퓨터
0:00:00	0	0	0:00:20	0	0
0:00:01	1.7	1.7	0:00:21	0	0
0:00:02	10	10	0:00:22	0	0
0:00:03	10	10	0:00:23	0	0
0:00:04	10	10	0:00:24	0	0
0:00:05	10	10	0:00:25	0	0
0:00:06	15.5	15.5	0:00:26	3.3	3.3
0:00:07	30	30	0:00:27	10	10
0:00:08	30	30	0:00:28	10	10
0:00:09	30	30	0:00:29	10	10
0:00:10	30	30	0:00:30	10	10
0:00:11	27.5	27.5	0:00:31	15	15
0:00:12	20	20	0:00:32	30	30
0:00:13	20	20	0:00:33	30	30
0:00:14	20	20	0:00:34	30	30
0:00:15	20	20	0:00:35	30	30
0:00:16	10	10	0:00:36	27.5	27.5
0:00:17	0	0	0:00:37	20	20
0:00:18	0	0	0:00:38	20	20
0:00:19	0	0	0:00:39	20	20



● 실험 결과

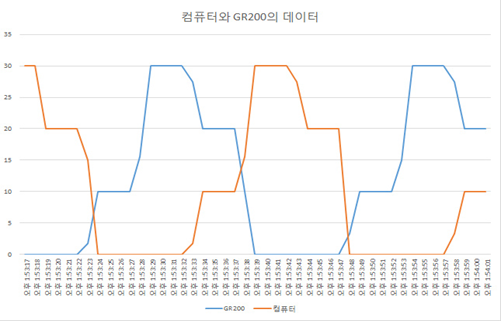

1) Raw Data

2) Trigger 설정



데이터 값이 양수가 되기 바로 전 지점을 Trigger로 설정



- GR200에서 보면 오후 1:53:22에 0, 오후 1:53:23에 1.7이므로 양수가 되기 바로 전 오후 1:53:22 지점을 Trigger로 설정했다(p2. 실험값 1) 표 참고)

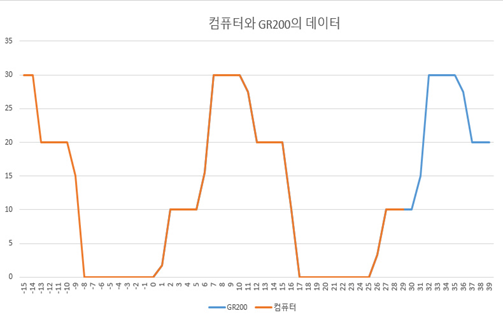

3) Trigger 보정 후

● 결론



1) p4. 실험 결과 3) 그래프를 보면 GR200의 로컬 USB에 저장한 데이터와 GR200과 통신한 컴퓨터에 저장된 데이터가 일치하는 것을 볼 수 있다. 따라서 통신으로 인한 데이터 처리에 문제가 없음을 알 수 있다.



2) Trigger를 통해 GR200의 로컬 USB에 저장한 데이터와 GR200과 통신한 컴퓨터에 저장된 데이터의 시간을 일치 시켰다(약 10초의 차이가 있다). 이를 통해 추후에 서로 다른 신호가 각각 들어왔을 때 동일한 시점에서 데이터의 차이를 명확히 비교, 분석할 수 있다.
